結構特點

MS系列泵為單級葉輪離心泵,具有軸向吸水、徑向排水的特點;

結構緊湊，水泵與電機直接連接，同軸安裝；

聯接方便，配有螺紋進、出水口；

重量輕，主要零部件均采用薄板沖壓件結構；

耐輕腐蝕，過流部件采用AISI304或AISI316不銹鋼材料。

應用

工、民用清水或其它液體的增壓、輸送；水處理系統；水循環系統；農業灌溉；其它領域。

輸送介質

稀薄、干凈、非易燃易爆并不含固體顆粒和纖維的液體；可輸送輕腐蝕性介質（與介質中氯離子含量、酸和堿的濃度、是否對橡膠和機 械密封摩擦付材料產生腐蝕等情況有關）；所輸送介質的密度不能大于清水，粘度要接近于水。否則需配用大功率電機。

運行條件

液體溫度：-10℃至+85°C;

環境溫度：*高+40°C;

海拔：*高1000m;

*大工作壓力：8巴。

電機

電機為全封閉、風冷式二級電機;

防護等級：IP55;

絕緣等級：F;

標準電壓：50HzlX220V；3X380VX220V

安裝條件

泵應緊固在平穩的水平基座上；

泵的安裝要保證泵在使用時不受系統管路張力的影響；

為保證電機的正常運轉，泵要安裝在具有良好通風條件、并防冰凍的位置；

電氣接線裝置應保證泵不受缺相、電壓不穩、漏電和過載的損害。

曲線條件

后面的性能曲線適合下述條件：

所有曲線都基于3 X 380V，電機在恒速2850rpm時的測量值; *測試采用20°C不含空氣的水，運動粘度為lmm2/S；

曲線容差符合ISO9906，附錄A；

泵的使用參照曲線的性能范圍，以防流量過大使電機過載。

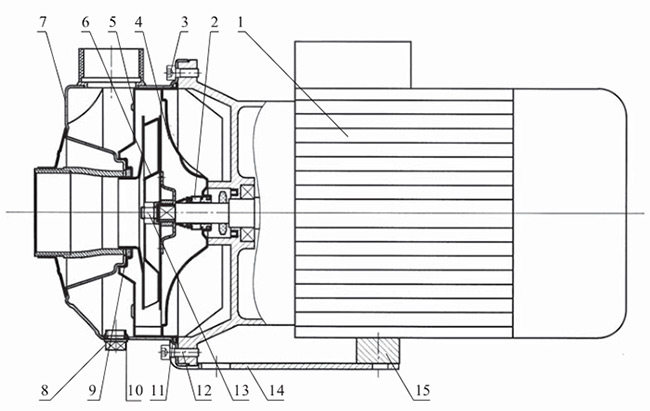

截面圖

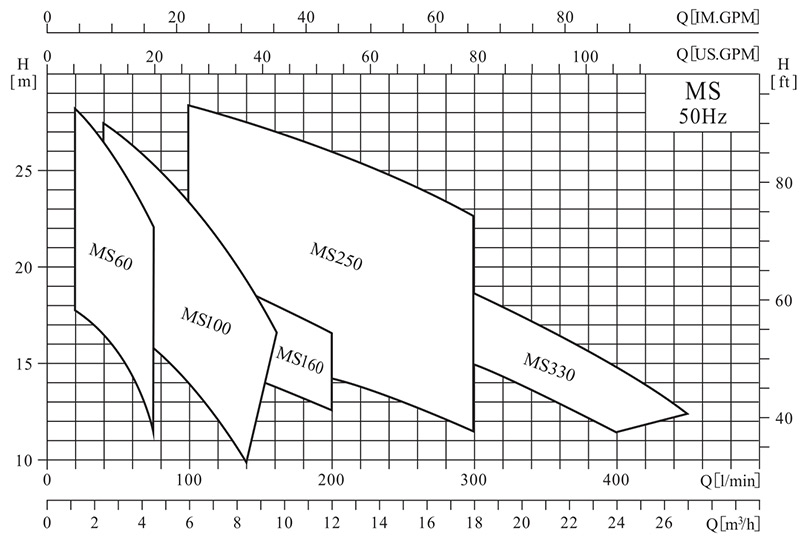

性能范圍

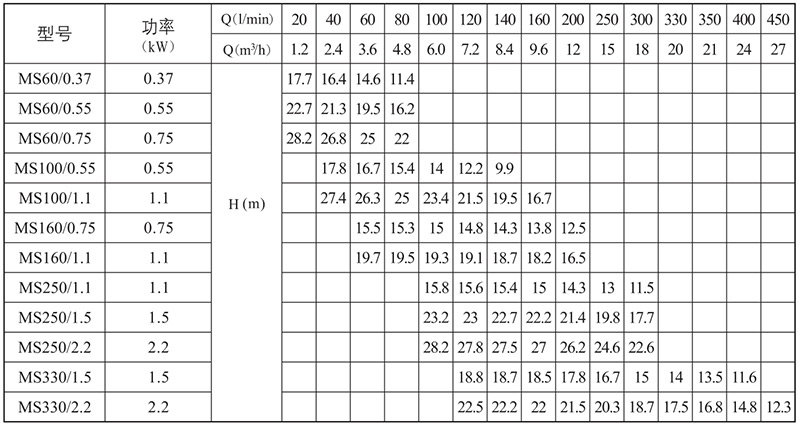

性能表
